Diode Readings

USB-C Ports from the outside, these were taken with the MacBook off without being disassembled.

Rear ( Furthest from Trackpad)
Point	Reading
GND	0.000
B11	0.OL
B10	0.OL
VCC	0.134
B8	0.586
D-	0.495
D+	0.495
B5	0.413
VCC	0.134
B3	0.OL
B2	0.OL
GND	0.000
SGND	0.000

Front (Closest to trackpad)
Point	Reading
GND	0.000
B11	0.OL
B10	0.OL
VCC	0.134
B8	0.588
D-	0.507
D+	0.508
B5	0.413
VCC	0.134
B3	0.OL
B2	0.OL
GND	0.000
SGND	0.000

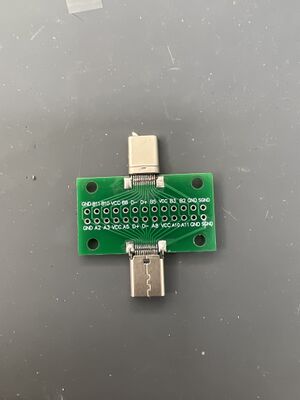

All these were taken with

USB-C Breakout Board

Magsafe 3 From outside
Pin	Reading
1	0.000
2	0.125
3	0.546
4	0.125
5	0.000
